PICkit3 PIC KIT3 Debugger Programozó emulátor PIC

Feltétel: Új termék

Microchip's PICkit3 In-Circuit Debugger/Programmer uses in-circuit debugging logic incorporated into each chip with Flash memory to provide a low-cost hardware debugger and programmer.
ogrammer uses in-circuit debugging logic incorporated into each chip with Flash memory to provide a low-cost hardware debugger and programmer.
ogrammer uses in-circuit debugging logic incorporated into each chip with Flash memory to provide a low-cost hardware debugger and programmer.

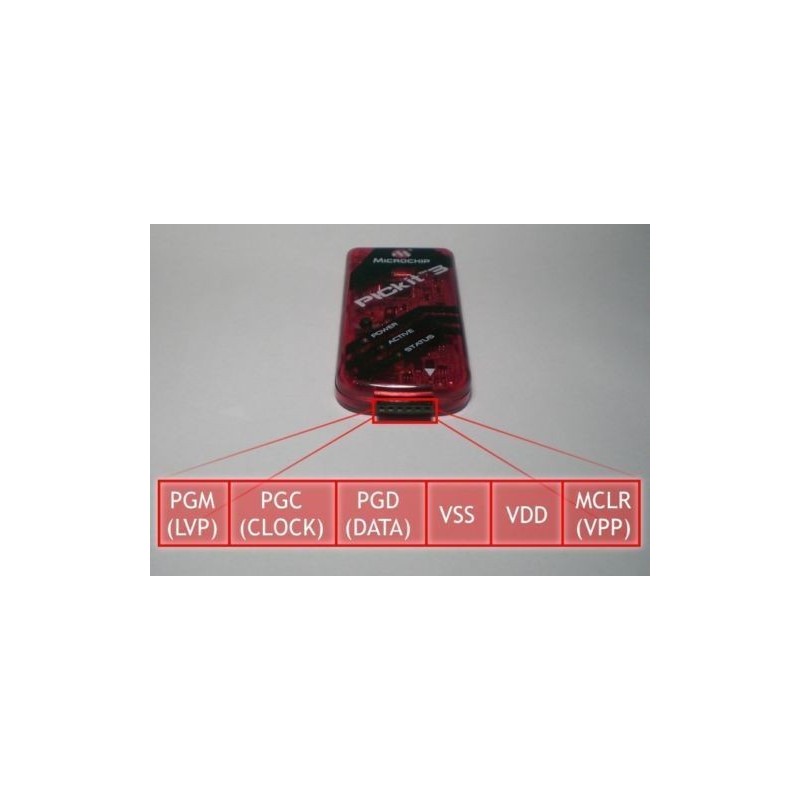

The MPLAB PICkit3 allows debugging and programming of PIC? and dsPIC? Flash microcontrollers at a most affordable price point using the powerful graphical user interface of the MPLAB Integrated Development Environment (IDE). The MPLAB PICkit3 is connected to the design engineer's PC using a full speed USB interface and can be connected to the target via an Microchip debug (RJ-11) connector (compatible with MPLAB ICD 2, MPLAB ICD 3 and MPLAB REAL ICE). The connector uses two device I/O pins and the reset line to implement in-circuit debugging and In-Circuit Serial Programming?.
Features
Full-speed USB support using Windows standard drivers
Real-time execution
Processors run at maximum speeds
MPLAB IDE compatible (free copy included)
Built-in over-voltage/short circuit monitor
Firmware upgradeable from PC/web download
Totally enclosed
Supports low voltage to 5 volts (1.8v to 5.0v range)
Diagnostic LEDs (power, active, status)
Read/write program and data memory of microcontroller
Erase of all memory types (EEPROM, ID, configuration and program) with verification
Freeze-peripherals at breakpoint
Program up to 512K byte flash with the Programmer-to-Go
Basic Debugger System
The debugger system can be configured to use standard ICSP communication for both programming and debugging functions.
CAUTION: Do not change hardware connections while the PICkit3 or target is powered.
Supported Devices
Refer to MPLAB IDE v8.76, the following devices are supported:
ICSPPIC10F
PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222
PIC12F
PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12

Bővebb leírás

1 /

102 / Gyorsan Fogyó termék

Nyomtatás

Vásárlói visszajelzések

Egyéb infó

A icrochip PICkit3 In-Circuit Debugger / Programozó a beépített hibakeresési logikát beépíti az egyes chipekbe a Flash memóriájába, hogy olcsó hardver-hibakeresőt és programozót biztosítson.

ogrammer a beépített hibakeresési logikát tartalmazza minden egyes chipen flash memóriával alacsony költségű hardver hibakeresőt és programozót biztosít.
A ogrammer az áramkör hibakeresési logikáját beépíti az egyes chipekbe a Flash memóriájába, hogy olcsó hardver-hibakeresőt és programozót biztosítson.
Az MPLAB PICkit3 lehetővé teszi a hibakeresést és a hibakeresést a PIC programozása? és dsPIC? Flash mikrokontrollerek a legolcsóbb áron az MPLAB Integrált Fejlesztési Környezet (IDE) hatékony grafikus felhasználói felületén. Az MPLAB PICkit3 egy teljes sebességű USB interfész segítségével csatlakozik a tervező mérnöki számítógépéhez, és egy Microchip debug (RJ-11) csatlakozón keresztül csatlakoztatható a célhoz (kompatibilis az MPLAB ICD 2, az MPLAB ICD 3 és az MPLAB REAL ICE programmal). A csatlakozó két eszköz I / O pálcát és a visszaállító vonalat alkalmaz az in-circuit hibakeresés és az in-circuit sorozatú programozás során.
Tulajdonságok
Teljes sebességű USB támogatás a Windows szabványos meghajtók használatával
Real időmegtakarítás
A processzorok maximális sebességgel futnak
MPLAB IDE kompatibilisek (ingyenes példányban)
Beépített túlfeszültség / rövidzárlat monitor
A firmware frissíthető PC / web letöltésből < Teljesen zárt
Támogatja az alacsony feszültséget 5 V-ig (1.8V-5.0V tartomány)
Diagnosztikai LED-ek (áram, aktív, állapot)
A mikrokontroller programjának és adatmemóriájának olvasási / írási < br /> Az összes memória típusának törlése (EEPROM, azonosító, konfiguráció és program) ellenőrzéssel
Freeze-perifériák törésponttal
Programozás akár 512K byte vakuval a Programmer-to-Go
Basic Debugger rendszer
A hibakeresõ rendszer úgy konfigurálható, hogy szabványos ICSP kommunikációt használjon mind a programozási, mind a hibakeresõ funkciókhoz.
VIGYÁZAT: Ne cseréljen hardverkapcsolatokat, amíg a PICkit3 vagy
Támogatott eszközök
Lásd MPLAB IDE v8.76, a következő eszközök támogatottak:
ICSPPIC10F
PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222
PIC12F
PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12
