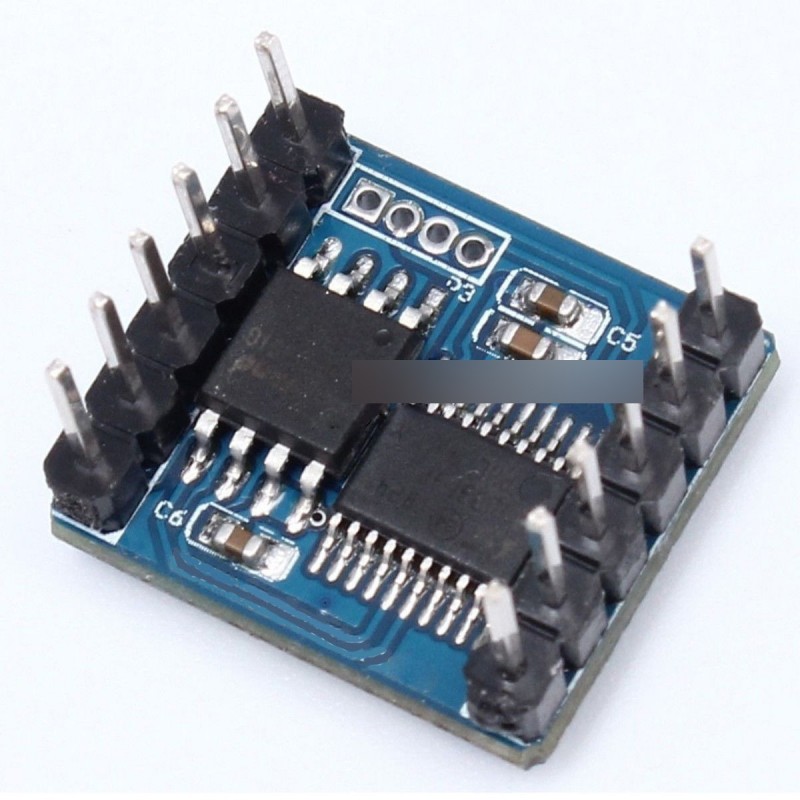

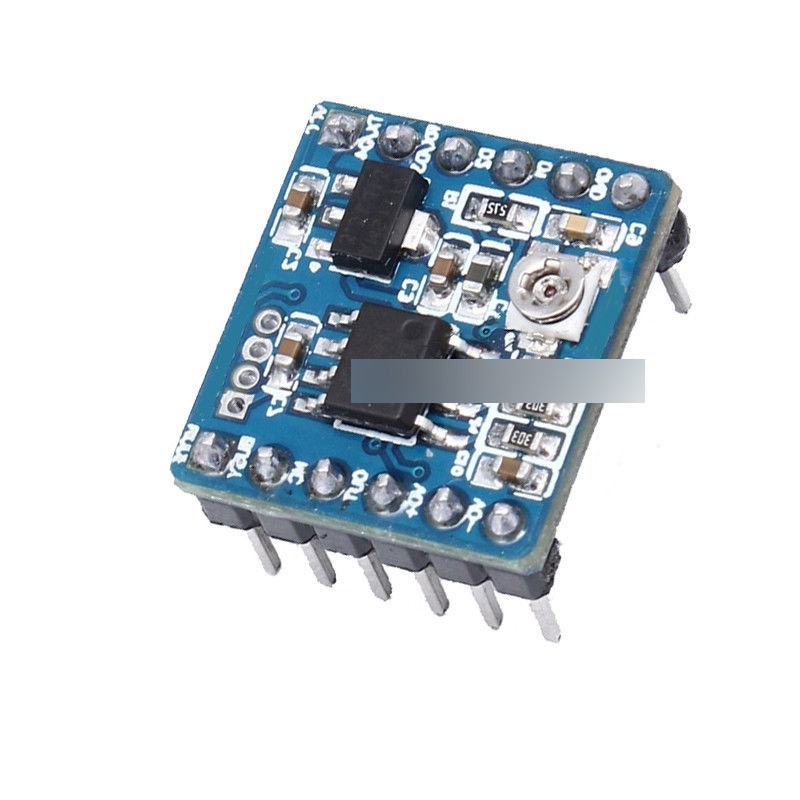

4-csatornás hang vezérlő felvevő 5V modul Arduino
Új termék
Features
loud and clear voice.
- Volume adjustment function, the volume can be change according to the Requirements.
- New circuit, strong anti-interference ability.
- Smaller size: 16mm*18mm.
- SupportMono 8 bit 8K and 16K sampling rate, the sound can have arbitrary segments, each sound
segment can have arbitrary length.
- Voice information can be recorded and broadcast as different segments , the voice information can be
changed at any time.
- FLASH memory. Lower cost and better reliability.
- New standby mode and the its working current is just 0.3mA.
PIN MAP
NUMLabelFunctionRemarks
1VCCPower ďĽ4.75~12V）
2TXD/D4Serialport Tx and control pin 4
3RXD/D3Serialport Rx and control pin 3
4D2control pin 2
5D1control pin 1
6GNDGround
7VO-Voice volumeoutput
8VO Voice volume output-
9OUTVoice without power amplification
10NCNo connect
11BUSY(Working mode) high level when in play mode.
12MODEMode selection：High:play mode；low:record mode
Record Mode Method
Please refer to the introduction of the “ICWaveDownload”
Play Mode Method
Schematic diagram
Module response to rising edge of pins D1,D2,D3,D4. (Frequency:about 50Hz).
Mechanical drawing
The mobile Application
Arduino control
Access control system
Package Included:
1 x 4-Channel Control Voice Sound Record Playback Module 5V for Arduino
4-Channel Control Voice Sound Record Playback Module 5V for Arduino
loud and clear voice.
- Volume adjustment function, the volume can be change according to the Requirements.
- New circuit, strong anti-interference ability.
- Smaller size: 16mm*18mm.
- SupportMono 8 bit 8K and 16K sampling rate, the sound can have arbitrary segments, each sound
segment can have arbitrary length.
- Voice information can be recorded and broadcast as different segments , the voice information can be
changed at any time.
- FLASH memory. Lower cost and better reliability.
- New standby mode and the its working current is just 0.3mA.
PIN MAP
NUMLabelFunctionRemarks
1VCCPower ďĽ4.75~12V）
2TXD/D4Serialport Tx and control pin 4
3RXD/D3Serialport Rx and control pin 3
4D2control pin 2
5D1control pin 1
6GNDGround
7VO-Voice volumeoutput
8VO Voice volume output-
9OUTVoice without power amplification
10NCNo connect
11BUSY(Working mode) high level when in play mode.
12MODEMode selection：High:play mode；low:record mode
Record Mode Method
Please refer to the introduction of the “ICWaveDownload”
Play Mode Method
Schematic diagram
Module response to rising edge of pins D1,D2,D3,D4. (Frequency:about 50Hz).
Mechanical drawing
The mobile Application
Arduino control
Access control system
Package Included:
1 x 4-Channel Control Voice Sound Record Playback Module 5V for Arduino
4-Channel Control Voice Sound Record Playback Module 5V for Arduino
17
/
5
/ Gyorsan Fogyó termék
5
/ Gyorsan Fogyó termék
Egyéb infó
hangos és tiszta hangot.
- Hangerőszabályozó funkció, a hangerő változhat a követelményeknek megfelelően.
- Új áramkör, erős interferencia képesség.
- Kisebb méret : 16mm * 18mm.
- SupportMono 8 bites 8K és 16K mintavételi sebesség, a hangnak tetszőleges szegmensek lehetnek, minden hang
szegmens tetszőleges hosszúságú lehet.
- A hanginformáció különböző szegmensekként rögzíthető és sugározható, a hanginformáció bármikor megváltoztatható
- FLASH memória. Alacsonyabb költség és jobb megbízhatóság.
- Új készenléti üzemmód és működési áramerőssége mindössze 0,3mA.
PIN MAP
NUMLabelFunctionRemarks
1VCCPower Ä Ä4.45 ~ 12VÄ "2"
2TXD / D4Serialport Tx és vezérlőcsap 4
3RXD / D3Serialport Rx és vezérlőcsap 3
4D2control pin 2
5D1control pin 1
6GNDGround
7VO-Hang hangerő kimenet
8VO hangerő kimenet
9OUTVoice teljesítményerősítés nélkül
10NCNincs csatlakozás
11BUSY (Működési mód) magas szintű lejátszás módban.
12MODEMode selectionÄ? ½High: play módÄ ½â € ºlow: felvételi mód
Felvételi mód mód
Kérjük, olvassa el a bevezetését a ¢ â, ¬ â "> ICWaveDownloadà ¢ â,¬Å ¥
Lejátszási mód módja
Sematikus diagram
Modul válasz a D1, D2, D3, D4 csapok emelkedő élére. (Frekvencia: kb. 50Hz).
Mechanikai rajz
Mobil Alkalmazás
Arduino vezérlés
Beléptető rendszer
Csomag Tartalmazza:
1 x 4 csatornás hangvezérelt hangfelvétel lejátszási modul 5V Arduino-hoz
4 csatornás hangvezérlés Hangfelvétel lejátszási modul 5V Arduino
