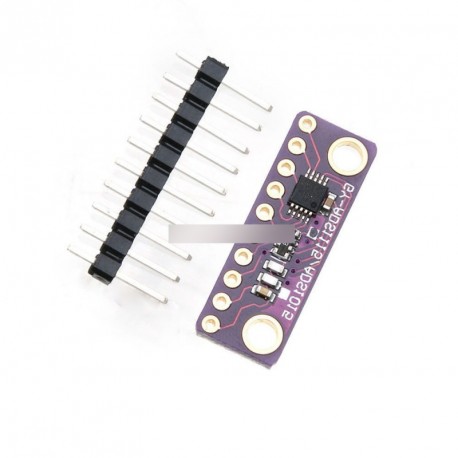

16 Bit I2C 4 csatornás ADS1115 modul Arduino

Feltétel: Új termék

For microcontrollers without an analog-to-digital converter or when you want a higher-precision ADC,
digital converter or when you want a higher-precision ADC,
digital converter or when you want a higher-precision ADC,
the ADS1115 provides 16-bit precision at 860 samples second over I2C.
The chip can be configured as 4 single-ended input channels, or two differential channels.
As a nice bonus, it even includes a programmable gain amplifier, up to x16,
to help boost up smaller single/differential signals to the full range.
We like this ADC because it can run from 2V to 5V power/logic,
can measure a large range of signals and its super easy to use.
It is a great general purpose 16 bit converter.

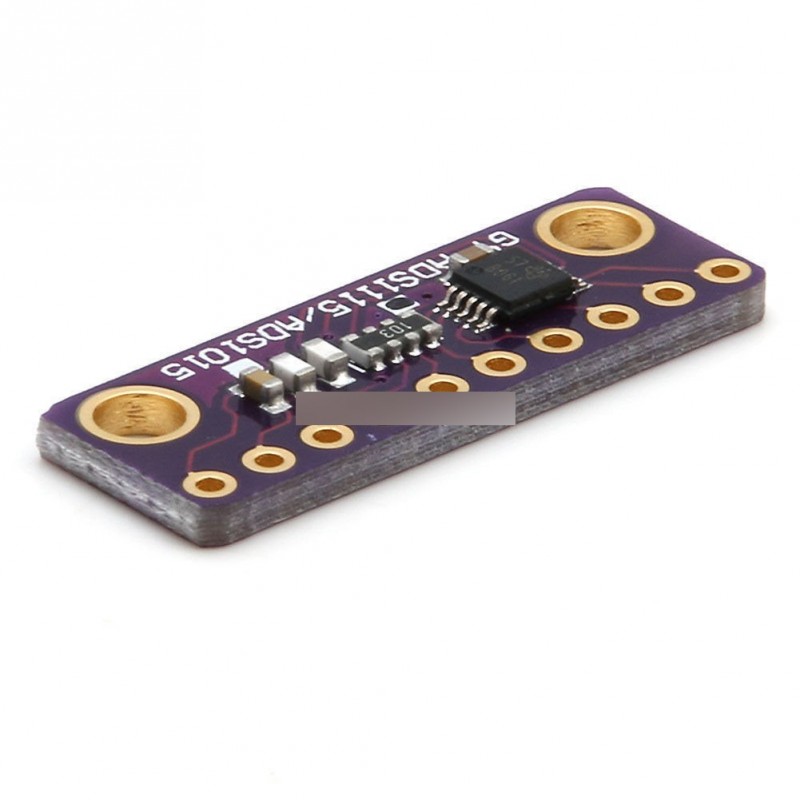

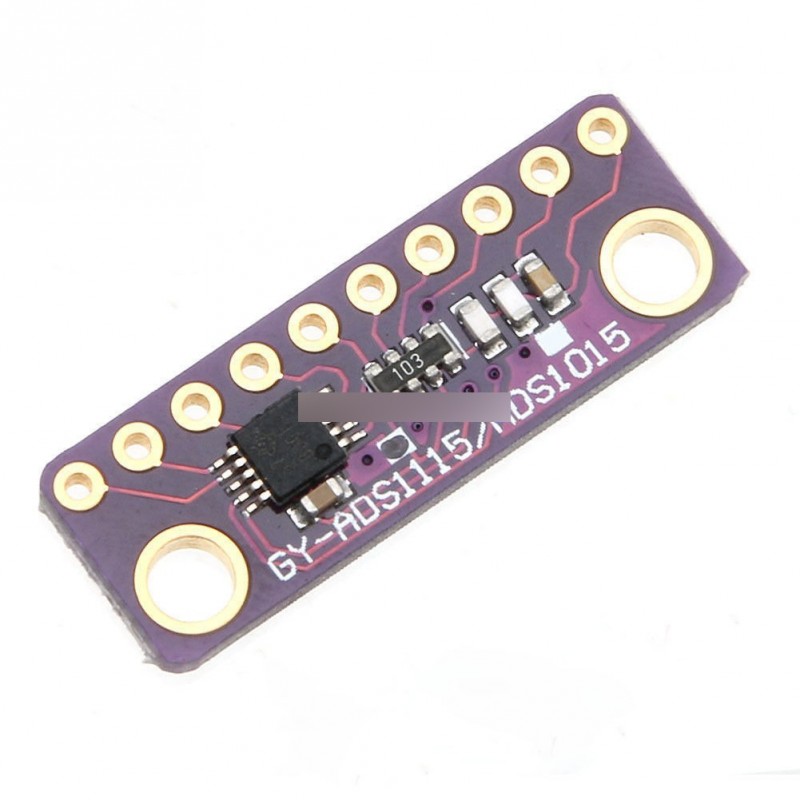

The chip's fairly small so it comes on a breakout board with ferrites to keep the AVDD and AGND quiet.
Interfacing is done via I2C.
The address can be changed to one of four options (see the datasheet table 5)
so you can have up to 4 ADS1115's connected on a single 2-wire I2C bus for 16 single ended inputs.

specificationďĽš
Wide supply range: 2.0V to 5.5V
Continuous Mode: Only 150ÎĽA
Single-Shot Mode: Auto Shut-Down
Programmable data rate: 8SPS to 860SPS
Internal low-drift voltage reference
Internal oscillator
Internal PGA
I2C interface: Pin-Selectable Addresses
Four single-ended or two differential inputs
Programmable comparator
This board chip uses I2C 7-bit addresses between 0x48-0x4B
PCB size:(L*W)2.55*0.90cm/1.00"*0.35"

Package Included:

1PCS * 16 Bit I2C 4 Channel ADS1115 Module ADC with Pro Gain Amplifier For Arduino New
16 Bit I2C 4 Channel ADS1115 Module ADC with Pro Gain Amplifier For Arduino New

Bővebb leírás

16 /

10 / Gyorsan Fogyó termék

Nyomtatás

Vásárlói visszajelzések

Egyéb infó

vagy analóg-digitális átalakító nélküli mikrokontrollereket, vagy ha nagyobb pontosságú ADC,
digitális átalakítót szeretne, vagy ha nagyobb pontosságú ADC,
digitális átalakítót szeretne, vagy ha nagyobb pontosságot szeretne ADC,
az ADS1115 16 bites pontosságot biztosít az I2C-nél másodpercenként 860 mintán.
A chip konfigurálható 4 egyvégű bemeneti csatorna, vagy két differenciális csatorna.
Szép bónuszként tartalmaz még egy programozható erősítőt is, akár x16-ig,
, hogy elősegítse a kisebb egy- / differenciáljelek teljes tartományba való növelését.
Szeretjük ezt az ADC-t, mert 2V-tól 5V-ig terjedhet,
képes mérni a jelek széles skáláját és szuper egyszerűen használható.
Ez egy nagyszerű általános célú 16 bites átalakító.
A chip meglehetősen kicsi, ezért egy ferrites bontólapon érkezik, hogy az AVDD és az AGND csend legyen.
Az interakció az I2C-n keresztül történik.
A cím négyféleképpen módosítható (lásd az adatlap 5. tábláját)
hogy legfeljebb 4 ADS1115 csatlakoztatható egyetlen kétvezetékes I2C buszon 16 egyvégű bemenet esetén.

specifikáció strong>
Széles tápfeszültség: 2.0V - 5.5V
Folyamatos mód: Csak 150μl
Egyképes mód: Automatikus kikapcsolás
Programozható adatátviteli sebesség: 8SPS - 860SPS
Belső kisfeszültségű referenciapont
Belső oszcillátor
Belső PGA
I2C interfész: Pin-selectable címek
Négy egyvégű vagy két differenciál bemenet
Programozható komparátor
Ez a kártya chip I-C 7 bites címeket használ 0x48-0x4B
NYÁK méret: (L * W) 2.55 * 0.90cm / 1.00 "* 0.35" < A csomag tartalma:

1PCS * 16 bites I2C 4 csatornás ADS1115 modul ADC Pro Gain erősítővel az Arduino új
16 bit I2C 4 csatornás ADS1115 modul ADC Pro Gain Erősítő az Arduino számára Új
