PS2 Keyboard Driver modul soros port modul Arduino

Feltétel: Új termék

1.Feature:
nterface
Increase the key state detection. Wide range of applications.
2.Application :
Robot ,Electronic products,and so on
3.Brief introduction

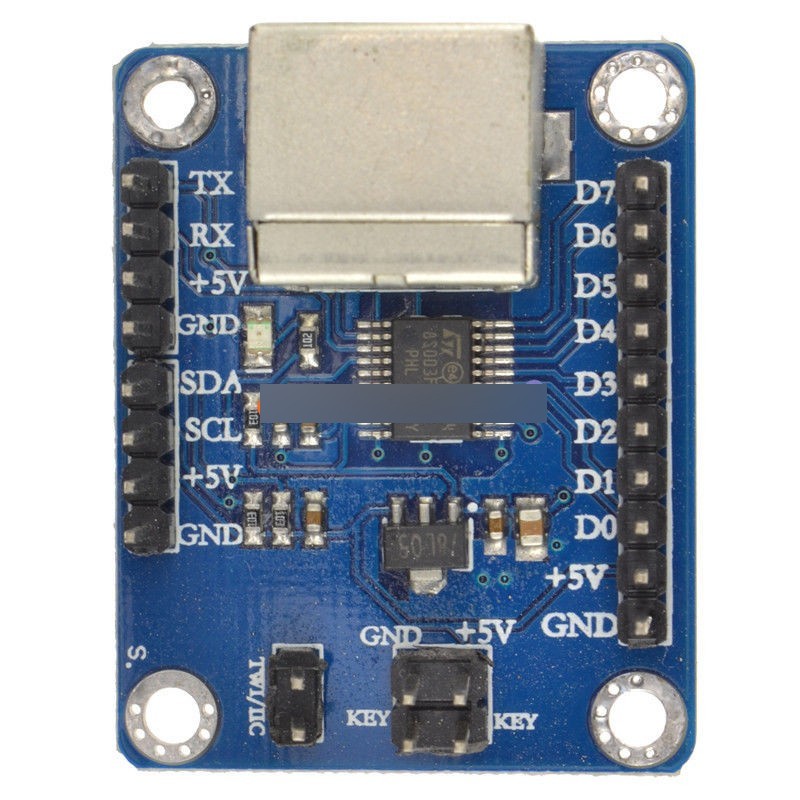

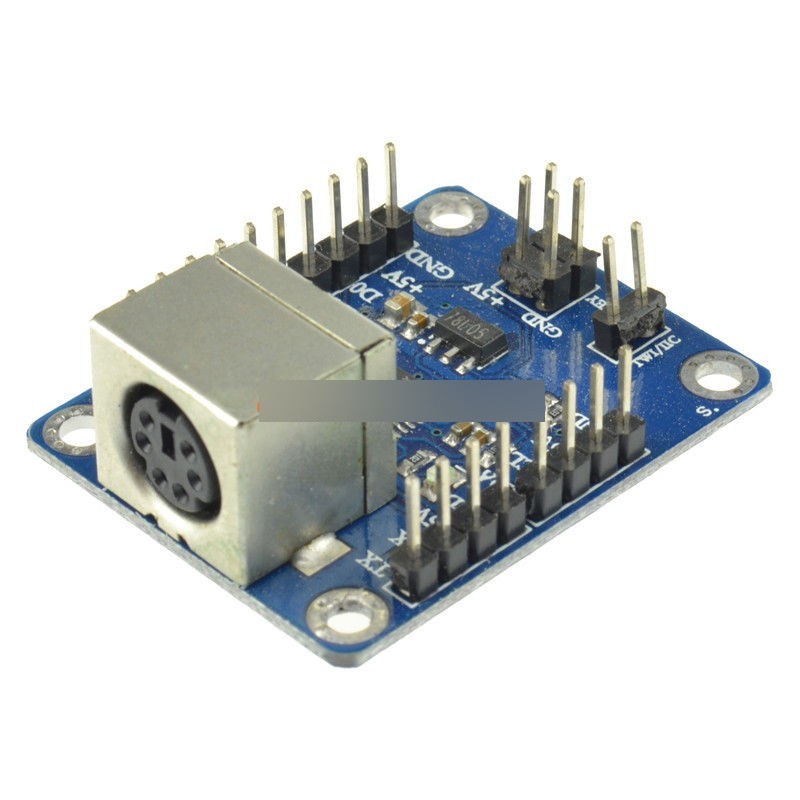

PS2 keyboard driver module, use a small microcontroller reads the PC PS2 keyboard key-press information, The values of the key will output by serial or parallel, for the use of other equipment. In a single chip microcomputer project system, main control MCU does not need to write the keyboard driver, read the key information directly, very convenient.
PS2 keyboard driver module, use a small microcontroller reads the PC PS2 keyboard key-press information, The values of the key will output by serial or parallel or TWI/IIC (Through the short circuit cap option), for the use of other equipment. In a single chip microcomputer project system, main control MCU does not need to write the keyboard driver, read the key information directly, very convenient.
4. Working principle
PS2 keyboard driver module uses a piece of programed code of MCU as the controller, to read the state of PS2 keyboard keys. When the keyboard is pressed, the LED lights flashing on the PS2 keyboard driver module, at the same time through serial communication and parallel I/O port or TWI/IIC(Through the short circuit cap option),Keys will be output.
For example, Press "A" key,serial port output data 0x1c, parallel I/o port output 0x1c by D7-D0. The output scan code can refer to the back of the content.
Pop-up output. In addition, two sets of buttons, TTL output when there is no buttons to press the "0", and have a button to press the output "1", after the button pop-up restore "0" (each key on keyboard effectively. In addition to pause key.
Serial, parallel, TWI/IIC can work at the same time. If there is no connection from the machine on the IIC/TWI bus, please remove short-circuit cap module above. Otherwise, the module will not be able to work properly.
5.Matters need attention:
1.TWI/IIC address is 4. Modules for th

Bővebb leírás

Nyomtatás

Vásárlói visszajelzések

Egyéb infó

.Feature:
nterface
Növelje a kulcsállapot észlelését.
2.Application:
Robot, elektronikai termékek, stb
3.Brief bemutató
PS2 billentyűzet-illesztőprogram modul, használjon egy kis mikrokontroller olvassa a PC PS2 billentyűs gombnyomásra vonatkozó információk A kulcs értékei soros vagy párhuzamos módon kerülnek kiadásra más eszközök használatához. Egy chip mikroszámítógépes projekt rendszerben a fő vezérlőegységnek nem kell írni a billentyűzet-illesztőprogramot, a legfontosabb információkat közvetlenül, nagyon kényelmesen elolvasni.
PS2 billentyűzet-illesztőprogram-modul, egy kis mikrokontroller segítségével olvassa el a PS2 billentyűzet billentyűs gombját információ, A kulcs értékei soros vagy párhuzamos, vagy TWI / IIC (rövidzárlatos kupak opcióval) keresztül más készülékek használatához. Egy chip mikroszámítógépes projekt rendszerben a fővezérlő MCU nem kell írni a billentyűzet-illesztőprogramot, a legfontosabb információkat közvetlenül, nagyon kényelmesen olvasni.
4. Működési elv
A PS2 billentyűzet-illesztőprogram modulként egy programozott MCU-kódot használ a vezérlő számára, a PS2 billentyűzet gombjainak olvasásához. Amikor megnyomja a billentyűzetet, a PS2 billentyűzet-illesztőprogram modulján egyszerre villog a LED, a soros kommunikáció és a párhuzamos I / O port vagy a TWI / IIC (a rövidzárlat opcióval). Például Nyomja meg az "A" gombot, a soros port kimeneti adatait 0x1c, a párhuzamos I / O port kimenete 0x1c a D7-D0. A kimeneti szkennelési kód hivatkozhat a tartalom hátára.
Pop-up kimenet. Ezen kívül két gomb, TTL kimenet, ha nincs gomb, hogy megnyomja a "0" gombot, és egy gomb megnyomásával megnyomja az "1" kimenetet, miután a gomb felugró visszaállítása "0" (minden billentyű a billentyűzeten A szünet gomb mellett.
Soros, párhuzamos, TWI / IIC egyidejűleg működhet Ha nincs kapcsolat a gépen az IIC / TWI buszon, távolítsa el a rövidzárlatos kupakot fentről. , a modul nem lesz képes megfelelően működni.
5. A modelleknek figyelmet kell fordítaniuk:
1.TWI / IIC cím 4. Modulok th
