pecification:

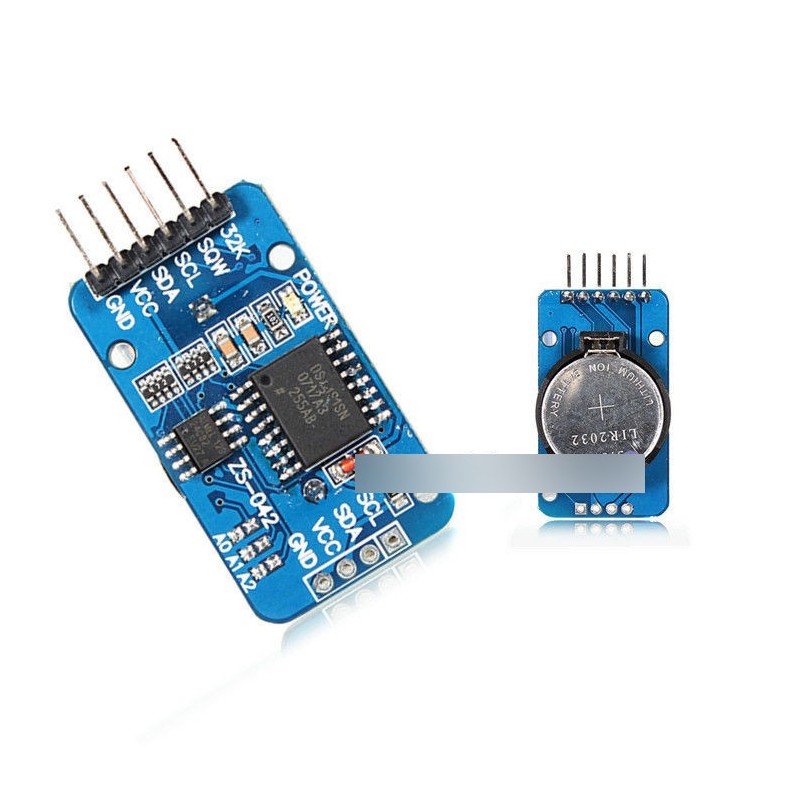

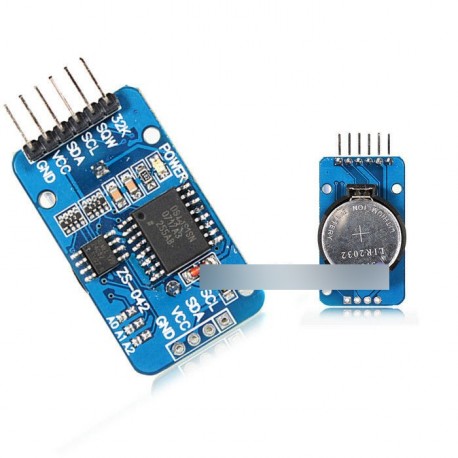

valós idejű óra (RTC), integrált hőmérséklet-kompenzált kristály oszcillátorral (TCXO) és kristályokkal. A készülék tartalmaz egy akkumulátor bemenetet, leválasztja a tápfeszültséget és megőrzi a pontos időmérést. Az integrált oszcillátor javítja az eszköz hosszú távú pontosságát, és csökkenti a gyártósor komponenseinek számát. A DS3231 kereskedelmi és ipari hőmérsékleti tartományban áll rendelkezésre, egy 16 colos 300mil SO csomag használatával.
Az RTC fenntartja a másodperceket, perceket, órákat, napokat, dátumokat, hónapokat és éveket. Kevesebb mint a hónap 31 napja, a végső dátum automatikusan módosul, beleértve a szökőév korrekcióit. Az óra a 12 órás formátum 24 órás vagy sávos / AM / PM jelzésével működik. Két konfigurálható ébresztőóra és egy naptár állítható be egy négyszöghullámú kimenetre. A cím és az adatok sorosan továbbítódnak egy I2C kétirányú buszon keresztül.
Egy precíziós hőmérséklet-kompenzált feszültség-referencia és komparátor áramkör figyeli a VCC állapotát az áramkimaradások kimutatására, visszaállítja a kimenetet, és szükség esetén automatikusan átvált a biztonsági mentésre tápegység. Ezenkívül az / RST-t is figyeljük, mert az ÎĽP reset manuálisan történik.
Időt és nagy pontosságot biztosítva a DS3231-nek is van néhány olyan funkciója, amely kiterjeszti a rendszergazdát további funkciók és lehetőségek széles választékával. A készülék nagyon precíz digitális hőmérséklet-érzékelőt integrál az I2C * interfészen keresztül (ugyanabban az időben). Ez a hőmérséklet-érzékelő pontossága ± 3 ºC. A chip-áramellátás vezérlő áramköre automatikusan felismeri és kezeli a fő és a készenléti teljesítményt (azaz a kisfeszültségű akkumulátort) a tápegység közötti váltáshoz. Ha a tápfeszültség meghibásodik, a készülék továbbra is pontos időzítést és hőmérsékletet biztosít, a teljesítményt nem érinti. Ha a főkapcsoló vagy a feszültség értéke a megengedett tartományon belül visszatér, akkor a rendszer-mikroprocesszor újraindítására a chipen alaphelyzetbe állító funkció használható.
Modul paraméterek:
1 Méret: 38 mm
